槛框

传统木作小木作集粹之 — 槛框

2020年09月07日 10:33 作者:匿名 来源:中华木作网

摘要:

中国古建的门窗都是安装在槛框里面的。在古建装修槛框中,处于水平位置的构件为槛,处于垂直位置的构件为框。

槛框是中国古建筑门窗外框的总称,它的形式和作用,与现代建筑木制门窗的口框相类似。中国古建的门窗都是安装在槛框里面的。在古建装修槛框中,处于水平位置的构件为槛,处于垂直位置的构件为框。

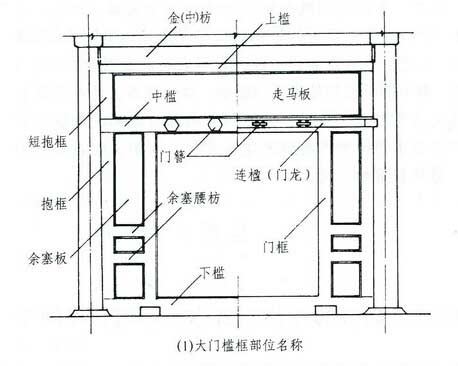

槛框即安装料的名词、位置:由于槛框其所处的位置不同而各有名称。下槛(下坎、门限)是安在两柱之间,紧贴地面的横木。中槛(中枋、跨空枋)安装在槅扇高的位置上是悬空的枋子。上槛(提装)安在檐枋的下口,但也有不用此枋子的。抱框是抱在园柱子上,作为立框用,因柱子是园面不好安装门窗,所以加做抱框。间柱:是安在两窗户之间即中间,因窗扇过宽大须分两扇,故中间用间柱隔开。风槛即风坎,是安在槛墙上或安在榻板上。榻板:安装在槛墙上(即窗台板)。


槛框


下槛

长按面阔减半柱径或减一柱径外加榫长即长,高为柱径的五分之四,厚按本身高的二分之一或按柱径的十分之三定之。先按面阔柱子的里皮至里皮(落空尺寸)或门口尺寸分出中,按中排出(分出)门口宽的尺寸对照门光尺;两端锯出抱豁肩并剔溜肖口子;下槛上面凿出各框眼,如有余塞板者可留出余塞板槽及抱框眼。

安装时,按柱顶石古镜找平,由古镜往上找下槛尺寸位,按古镜平往下至地面的距离尺寸做一叉板根据这一叉板一面靠地面一面贴下槛进行叉活即下槛的实际高的尺寸。再进行分作门枕位置定出口子尺寸(代袖)。在下槛两端上口抱框位凿出眼或钉溜销榫。如下槛中间做活坎时应在门枕石位让出金刚墙做为销口子。活下坎做法:两端作榫,坎前脸安提环两个,在里面穿两根带,带的位置应作在门扇的下冒(抹)头下口扇的中位置上。

中槛(即中枋)


槛框


长按下槛加两端倒退榫为长,高按下槛高的十分之八,厚按下槛厚。根据门口高,在柱子上号出(量出)中槛位置,往上返量出中枋断面尺寸。(因中枋安装是采取倒退活,所以中枋一端作单榫,另一端作双榫),同时在中枋下面按下槛划出各槛框眼的线。

先分出开间的中(即门口中),该中线对准下槛中线,将门口位尺寸,抱框位置线过到(划到)中槛下口面上。中槛立面(即看面宽面)根据中线分出门簪位置,并根据门簪尺寸划出眼,因门簪下口需要带袖榫,在中槛上按门簪下口模划出刻袖线落槽。中槛安装是用倒退榫,一端做成双榫,榫长为单榫的两倍(约8公分,另一端做成单榫。中槛上口靠柱子位用小抱框(小抱框的断面尺寸同大抱框),中槛上安迎风板(即走马板)故枋子上口做槽或裁口,里钉梗条。眼榫做完之后,在前面起线(即双线)。

中槛安装:根据门口高划出的中枋眼线,凿出眼来,将中枋的双榫对准先插入眼内,再将单榫对准位,用撬棍撬双榫处,将单榫拨入眼内,以中枋的门口中线对下槛中线为准。拨完吊垂直即找平后用木楔将中枋背实。

上槛(即提装)

长按中槛长,高为中槛高的三分之二,厚同中槛。上槛安装在檐枋下口。上槛下口做法同中槛上口,小抱框,小间柱眼和迎风板槽。前面在下口起一口双线。两端作抱肩(同下槛抱肩作法)。
